MENENTUKAN NILAI K (KOEFISIEN KETAHANAN)

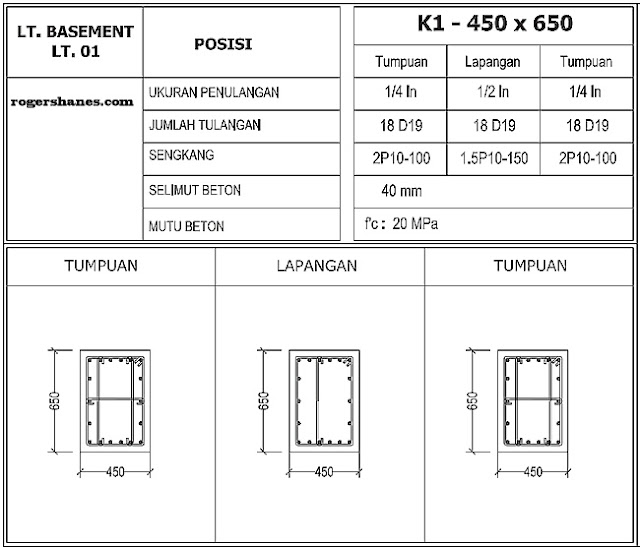

CONTOH PENULANGAN

Balok 25/40 cm

Direncanakan :

Tebal (h) = 400 mm

Lebar (b) = 250 mm

Tebal selimut beton (s) = 20 mm

Diameter tulangan utama : Æu = 12 mm

Diameter tulangan sengkang : Æs = 10 mm

Tinggi efektif (d)       = h – s – Æs – ½ Æu

                                        = 400 – 20 – 10 – ½ (12)

Balok 25/60 cm

Direncanakan :

Tebal (h) = 600 mm

Lebar (b) = 250 mm

Tebal selimut beton (s) = 20 mm

Diameter tulangan utama : Æu = 20 mm

Diameter tulangan sengkang : Æs = 10 mm

Tinggi efektif (d)       = h – s – Æs – ½ Æu

                                        = 600 – 20 – 10 – ½ (20)

                                        = 560 mm

Read More

TABEL MUTU BETON FC (MPA) DAN MUTU BETON K (KG/CM2)

TABEL MUTU BETON

Beton adalah bagian dari konstruksi yang dibuat dari campuran beberapa material sehingga mutunya akan banyak tergantung kondisi material pembentuk ataupun pada proses pembuatannya. Untuk itu kualitas bahan dan proses pelaksanaannya harus dikendalikan agar dicapai hasil yang optimal.

Mutu Beton fc'

Beton dengan mufu fc' 25 menyatakan kekuatan tekan minimum adalah 25 MPa pada umur beton 28 hari, dengan menggunakan silinder beton diameter 15 cm, tinggi 30 cm. Mengacu pada standar SNI 03-2847-2002 yang merujuk pada ACI (American Concrete Institute). MPa = Mega Pascal ; 1 MPa = 1 N/mm2 = 10 kg/cm2.

Mutu Beton Karakteristik

Beton dengan mutu K-250 menyatakan kekuatan tekan karakteristik minimum adalah 250 kg/cm2 pada umur beton 28 hari, dengan menggunakan kubus beton ukuran 15x15x15 cm. Mengacu pada PBI 71 yang merujuk pada standar eropa lama.

Read More

GEDUNG 2 LANTAI

GAMBAR GEDUNG

GAMBAR GEDUNG

GAMBAR GEDUNG

GAMBAR GEDUNG

Read More

KUBIKASI BAJA

BAJA RINGAN

Tabel 7.1 Kubikasi Baja

Nama Batang	Profil	Luas	Panjang Batang	Kubikasi
	(mm)	(m2)	(m)	(m3)
(1)	(2)	(3)	(4)	(3) x (4)
A1	┘└  55 . 55 . 6	0,0006310	1,04	0,00065624
A2	┘└  55 . 55 . 6	0,0006310	2,14	0,00135034
A3	┘└  55 . 55 . 6	0,0006310	2,14	0,00135034
A4	┘└  55 . 55 . 6	0,0006310	2,14	0,00135034
A5	┘└  55 . 55 . 6	0,0006310	2,14	0,00135034
A6	┘└  55 . 55 . 6	0,0006310	1,04	0,00065624
B1	┘└  30 . 30 . 3	0,0001740	1,85	0,0003219
B2	┘└  30 . 30 . 3	0,0001740	1,85	0,0003219
B3	┘└  30 . 30 . 3	0,0001740	1,85	0,0003219
B4	┘└  30 . 30 . 3	0,0001740	1,85	0,0003219
V1	┘└  30 . 30 . 3	0,0001740	1,07	0,00018618
V2	┘└  30 . 30 . 3	0,0001740	2,14	0,00037236
V3	┘└  30 . 30 . 3	0,0001740	1,07	0,00018618
D1	┘└  55 . 55 . 6	0,0006310	2,14	0,00135034
D2	┘└  55 . 55 . 6	0,0006310	2,14	0,00135034
Gording	16 x LLC 100 x 50 x 20 x 2,6	0,0005796	0,80	0,00046368
Jumlah				0,01191052

Volume Profil                                                              = 0,01191052 m³

Volume profil untuk penyambungan

                                       dan pemotongan                                                       = 25 % x 0,01191052                                                                                                                                =  0,00297763 m³

Volume total baja                                               = 0,01191052+0,00297763

 = 0,014882 m³

Nama Batang

Profil

Luas

Panjang Batang

Kubikasi

(mm)

(m²)

(m)

(m³)

(1)

(2)

(3)

(4)

(3) x (4)

A₁

_┘└  55 . 55 . 6

0,0006310

1,04

0,00065624

A₂

_┘└  55 . 55 . 6

0,0006310

2,14

0,00135034

A₃

_┘└  55 . 55 . 6

0,0006310

2,14

0,00135034

A₄

_┘└  55 . 55 . 6

0,0006310

2,14

0,00135034

A₅

_┘└  55 . 55 . 6

0,0006310

2,14

0,00135034

A₆

_┘└  55 . 55 . 6

0,0006310

1,04

0,00065624

B₁

_┘└  30 . 30 . 3

0,0001740

1,85

0,0003219

B₂

_┘└  30 . 30 . 3

0,0001740

1,85

0,0003219

B₃

_┘└  30 . 30 . 3

0,0001740

1,85

0,0003219

B₄

_┘└  30 . 30 . 3

0,0001740

1,85

0,0003219

V₁

_┘└  30 . 30 . 3

0,0001740

1,07

0,00018618

V₂

_┘└  30 . 30 . 3

0,0001740

2,14

0,00037236

V₃

_┘└  30 . 30 . 3

0,0001740

1,07

0,00018618

D₁

_┘└  55 . 55 . 6

0,0006310

2,14

0,00135034

D₂

_┘└  55 . 55 . 6

0,0006310

2,14

0,00135034

Gording

16 x LLC 100 x 50 x 20 x 2,6

0,0005796

0,80

0,00046368

Jumlah

0,01191052

Read More

PERHITUNGAN ZETTING

ZETTING

Tinjauan Zetting

Zetting (penurunan) yang terjadi pada konstruksi kuda-kuda akibat pembebanan dapat dihitung dengan rumus :

dimana :

fs    = Penurunan yang terjadi (cm)

S      = Gaya batang akibat beban luar (kg)

L      = Panjang masing-masing batang (cm)

U     = Gaya akibat beban 1 satuan

F      = Luas penampang profil (cm2)

E      = Modulus elastisitas baja (2,1 x 106 kg/cm2)

Penurunan maksimum yang diizinkan dihitung dengan rumus :

dimana :

L = panjang bentang kuda-kuda

Dalam perhitungan zetting, digunakan metode cremona untuk mendapatkan gaya batang akibat beban 1 satuan yang berada di tengah-tengah konstruksi, = 4,111 cm.

 E = Modulus elastisitas baja (2,1 x 106 kg/cm2)

fs =  1,04293 cm < fmax = 4,111 cm ………. (aman)

Tabel. 5.1 Perhitungan Zetting

Batang	S	L	U	F	fsytb
	(kg)	(cm)	(1 satuan)	(cm2)	(cm)
A1	0	104	0	6,31	0
A2	-2137	214	-1,014	6,31	0,03761
A3	-1431	214	-1,014	6,31	0,02519
A4	-1481	214	-1,014	6,31	0,02607
A5	-2081	214	-1,014	6,31	0,03663
A6	0	104	0	6,31	0
B1	2026	185	0,882	0,82	0,20754
B2	2026	185	0,882	0,82	0,20754
B3	1847	185	0,882	0,82	0,18920
B4	1847	185	0,882	0,82	0,18920
V1	257	107	0	0,82	0
V2	928	214	1	0,82	0,12395
V3	257	107	0	0,82	0
D1	-773	214	0	6,31	0
D2	-567	214	0	6,31	0
Jumlah					1,04293
